Обзор:

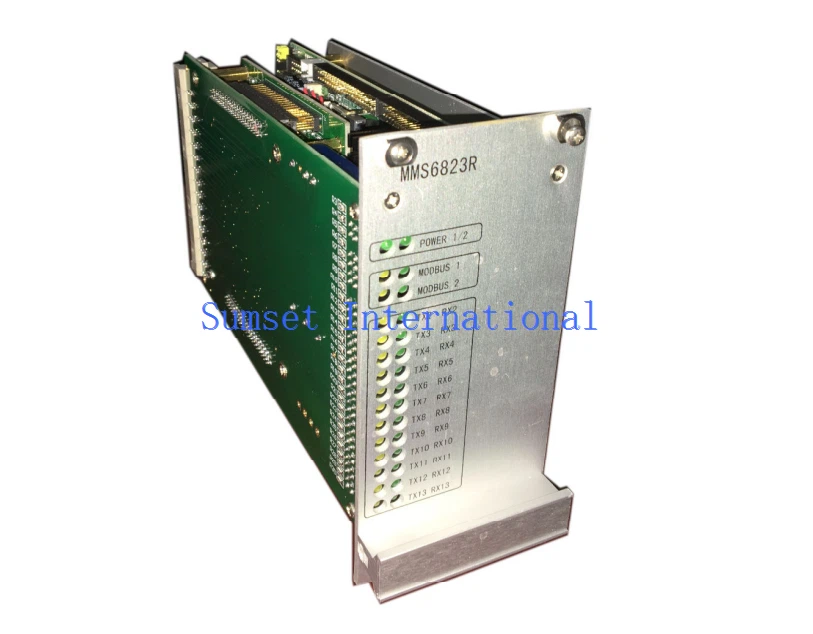

Модуль сбора данных EPRO MMS6823 является вспомогательным произведением системы мониторинга и защиты вибрации турбин MMS6000, производимой немецкой компанией EPRO. Он общается с модулями TSI (серия MMS6000) через RS485 для сбора данных и связанных с ним конфигураций.
Примечание:При использовании новой структуры Эмерсона 6830 следует выбрать для замены 6823 в качестве модуля связи. 6830 имеет идентичную функциональность для 6823, а 48- определения клеммы точно одинаковы. Модуль 6830 представляет собой 2U, 19- дюйм, установленное на стойке, установленном в шкафу TSI.
Для получения дополнительной информации,Пожалуйста, свяжитесь:
Email: sales18@htechplc.com
WhatsApp: +86 18059275924
Фурции и функции:
Физическая связь:MMS6823 подключается к модулям серии MMS6000 через 12 портов связи RS485 (порты от 2 до 13), и каждый порт поддерживает до 12 модулей.
MMS6823 Тип данных:
- Динамический сигнал: форма волны вибрации (ускорение/скорость/смещение) из модулей вибрации подшипника и вибрации вала.
- Статический сигнал: медленно изменяющиеся параметры, такие как смещение вала, эксцентриситет, дифференциальное расширение и т. Д. (Сигнал постоянного тока).
- Скорость и ключевая фаза: частотный сигнал, взятый из модуля скорости, используемый для фазового анализа и отслеживания умножения частоты.
Обслуживание и устранение неполадок:
- Ежедневное обслуживание
Проверьте, является ли проводка терминала PIN -контакта {0}} свободным (особенно питания и сигнальная линия RS485), чтобы избежать прерывания связи, вызванного плохим контактом.
Выключение питания: проверьте цепь питания или проводку терминала.
Свет коммуникации мигает ненормально: это может быть конфликт автобусов RS485 или дублирование адреса модуля.
2.Поиск неисправностей
|
Явление разлома |
Возможные причины |
Решения |
|
Нет получения данных о вибрации |
RS485 перерыв в связи |
Тестовая шина напряжения, заменить кабели связи или проверить терминальные резисторы |
|
Удаленный сбой подключения на рабочем столе |
Конфликт IP -адреса или брандмауэр |
Реконфигурирование IP -адреса или Unblock TCP -порт (например, 3389) |
|
Ненормальные колебания в отобранных данных |
Потеря сигнала синхронизации или плохое заземление |
Осмотрите ключевые подключения фазового сигнала и оптимизируйте систему заземления |
|
Неправильное чтение данных Modbus |
Неправильное отображение адреса реестра |
Проверьте конфигурацию в файле DAQ6823A.xml |
